Pengertian Kurva S, Cara Menyusun, dan Contohnya

Proyek konstruksi selalu memiliki tahapan yang kompleks, dengan banyak aktivitas, sumber daya, dan biaya yang harus dikelola secara bersamaan. Tanpa alat pemantauan yang jelas, sulit untuk mengetahui apakah proyek masih sesuai jadwal, anggaran tetap terkendali, atau ada bagian pekerjaan yang mulai tertinggal.

Untuk itu, perusahaan konstruksi dapat menggunakan kurva S, sebuah grafik yang menggambarkan hubungan antara waktu dan persentase kemajuan atau biaya proyek. Polanya yang lambat di awal, cepat di tengah, dan melambat di akhir memberikan gambaran yang jelas, memudahkan deteksi keterlambatan, dan memperkirakan kinerja proyek.

Artikel ini akan menjelaskan apa itu kurva S, manfaatnya dalam mengelola proyek, hingga bagaimana penerapannya membantu memastikan setiap pekerjaan berjalan sesuai target. Dengan memahami kurva S, manajer proyek dan tim dapat mengambil keputusan yang lebih tepat, efisien, dan berbasis data.

1. Apa itu Kurva S Proyek?

Kurva S adalah grafik yang menunjukkan perkembangan kumulatif proyek, seperti biaya, jam kerja, volume pekerjaan, atau persentase penyelesaian terhadap waktu. Grafik ini membantu tim memantau progres proyek dari awal hingga selesai.

Pada Kurva S, sumbu horizontal (x-axis) menunjukkan waktu seperti hari, minggu, atau bulan, sedangkan sumbu vertikal (y-axis) menunjukkan nilai progres berupa biaya, volume pekerjaan, atau persentase penyelesaian proyek.

2. Apa Manfaat Kurva S dalam Proyek?

Kurva S proyek bermanfaat dalam manajemen proyek karena membantu memantau, mengendalikan, dan mengevaluasi kinerja proyek secara menyeluruh. Berikut adalah penjelasan lebih detail mengenai manfaatnya:

a. Pemantauan Kemajuan

Kurva S memudahkan manajer proyek membandingkan perkembangan aktual dengan rencana awal. Dengan begitu, dapat segera diketahui apakah proyek berjalan sesuai jadwal, mengalami keterlambatan, atau justru lebih cepat dari target.

b. Manajemen Keuangan

Grafik ini berfungsi sebagai alat kontrol biaya, memastikan anggaran tetap terkendali dan memprediksi kebutuhan dana di setiap fase untuk mengelola arus kas. Sebuah studi dari mdpi menunjukkan bahwa pada proyek konstruksi hotel di Polandia, biaya aktual melebihi 50% dari rencana ketika kurva S terjadwal dan aktual menyimpang secara signifikan, menekankan pentingnya pengelolaan kemajuan proyek yang akurat.

c. Analisis Kinerja Proyek

Perbandingan antara rencana dan realisasi dalam kurva S memungkinkan evaluasi produktivitas tim secara lebih akurat. Dari grafik tersebut, manajer dapat menilai efektivitas metode kerja pada setiap tahapan proyek konstruksi yang digunakan sekaligus menemukan area yang membutuhkan perbaikan.

d. Alokasi Sumber Daya

Kurva S menampilkan pola intensitas kerja sepanjang siklus proyek, yang menunjukkan kapan kebutuhan tenaga, material, atau biaya akan meningkat. Dengan informasi ini, manajer dapat merencanakan alokasi sumber daya lebih efisien agar tidak terjadi kekurangan atau pemborosan.

e. Pengambilan Keputusan

Sebagai sumber data yang jelas dan objektif, Kurva S mendukung proses pengambilan keputusan strategis. Baik untuk penyesuaian jadwal proyek, pengendalian biaya, maupun pengalokasian sumber daya, grafik ini membantu manajer mengambil keputusan yang lebih tepat dan berbasis data.

3. Elemen dalam Kurva S

Kurva S merupakan alat yang digunakan untuk memantau perkembangan biaya, waktu, dan kemajuan proyek konstruksi secara kumulatif. Elemen-elemen dalam kurva S memungkinkan pemangku kepentingan proyek untuk melacak pencapaian dan mengelola pengeluaran dengan lebih efektif.

a. Sumbu X (Horizontal)

Pada kurva S, sumbu X adalah perwakilan waktu proyek dalam bentuk hari, minggu, atau bulan. Bagian ini memperlihatkan jangka waktu pelaksanaan proyek dari awal sampai akhir.

Dengan menggunakan sumbu X, tim proyek dapat mengidentifikasi dengan jelas rentang waktu untuk setiap fase pekerjaan dan membandingkan progres aktual terhadap jadwal yang direncanakan.

Sumbu waktu ini sangat berguna dalam manajemen proyek untuk memastikan bahwa setiap tahapan diselesaikan tepat waktu. Penggunaan sumbu X membantu pemangku kepentingan memantau alur waktu dan merencanakan langkah-langkah selanjutnya dengan lebih efisien.

b. Sumbu Y (Vertikal)

Sumbu Y merupakan penunjukan progress proyek dalam persen penyelesaian, biaya total atau jumlah kuantitas pekerjaan yang sudah dikerjakan. Dengan menggunakan sumbu ini maka progres sebenarnya dari proyek bisa dibandingkan rencana awal.

Dengan menggunakan sumbu Y, tim proyek dapat memantau perkembangan yang tercapai sepanjang waktu. Ini memudahkan pengukuran efektivitas penggunaan anggaran dan sumber daya, serta membantu menentukan apakah proyek berjalan sesuai dengan anggaran dan jadwal yang ditentukan.

c. Bentuk Kurva

Kurva S memiliki bentuk khas yang menyerupai huruf “S” yang longgar. Pada awal proyek, kemajuan seringkali lambat, karena fase perencanaan dan persiapan membutuhkan waktu. Namun, di fase pertengahan, kemajuan proyek cenderung meningkat tajam, mencerminkan intensifikasi aktivitas konstruksi.

Saat proyek mendekati penyelesaian, laju kemajuan kembali melambat, karena lebih banyak pekerjaan detail dan finalisasi yang harus dilakukan. Bentuk kurva ini menggambarkan dinamika alami proyek, yang membantu manajer proyek mengidentifikasi apakah kemajuan sesuai dengan ekspektasi dan melakukan penyesuaian yang diperlukan.

4. Tahapan dalam Kurva S Proyek Konstruksi

Kurva S adalah representasi grafis dari biaya yang dikeluarkan sepanjang durasi proyek konstruksi, yang mengikuti pola tertentu. Terdapat tiga tahapan dalam dalam kurva S yang termasuk:

a. Tahap Awal

Pada tahap ini, biaya proyek meningkat secara perlahan. Hal ini disebabkan oleh biaya awal seperti perencanaan, persiapan situs, dan pembelian bahan-bahan konstruksi. Pada tahap ini, walaupun proyek masih dalam tahap awal, biaya tetap tinggi karena banyaknya investasi awal yang dibutuhkan.

b. Tahap Pertengahan

Setelah tahap awal, biaya proyek cenderung meningkat secara cepat. Hal ini disebabkan oleh aktivitas konstruksi yang intens, termasuk pekerjaan struktural dan pemasangan sistem. Pada titik ini, kebutuhan akan sumber daya seperti tenaga kerja, peralatan, dan material mencapai puncaknya.

c. Tahap Akhir

Pada tahap ini, biaya proyek cenderung menurun secara perlahan. Hal ini terjadi karena sebagian besar pekerjaan konstruksi utama telah selesai, dan biaya yang tersisa adalah biaya penyelesaian dan penyelesaian proyek. Meskipun biaya tetap ada, mereka cenderung menurun seiring dengan penyelesaian proyek.

Baca juga: 21 Istilah dalam Proyek Konstruksi yang Harus Anda Diketahui

5. Bagaimana Langkah Menyusun Kurva S?

Menyusun kurva S sangat penting dalam proyek konstruksi untuk memastikan kontrol biaya dan kemajuan. Kurva S memungkinkan pemangku kepentingan memantau alokasi anggaran, sumber daya, dan pencapaian proyek. Berikut adalah langkah-langkah menyusun Kurva S secara efektif dalam proyek konstruksi:

a. Tetapkan Waktu Pelaksanaan Pekerjaan

Langkah pertama dalam menyusun Kurva S adalah menetapkan waktu pelaksanaan proyek. Waktu dapat dihitung berdasarkan target penyelesaian atau volume pekerjaan yang diperkirakan. Dengan demikian, estimasi durasi setiap kegiatan akan menjadi dasar untuk menghitung waktu penyelesaian proyek.

Penting untuk mempertimbangkan faktor eksternal, seperti cuaca dan kapasitas sumber daya, dalam menentukan waktu yang realistis untuk setiap tahapan pekerjaan. Dengan penetapan waktu yang tepat, perencanaan proyek bisa lebih akurat dan sesuai dengan harapan semua pihak terkait.

b. Buat Tabel Uraian Pekerjaan, Durasi Pekerjaan, Biaya, Bobot, dan Waktu

Tabel ini mencakup item pekerjaan, harga setiap item, bobot pekerjaan, dan durasi setiap item pekerjaan. Bobot dihitung berdasarkan kontribusi biaya tiap item terhadap total biaya proyek.

Dengan tabel ini, tim dapat merencanakan urutan pekerjaan dan memastikan semua elemen proyek tercakup. Tabel ini menjadi referensi untuk memantau alokasi anggaran dan kemajuan proyek secara efektif.

c. Tetapkan Urutan Pelaksanaan Kegiatan

Urutan kegiatan ditentukan berdasarkan karakteristik pekerjaan dan ketergantungan antar pekerjaan. Beberapa pekerjaan mungkin memerlukan penyelesaian sebelum pekerjaan lain dimulai, sehingga urutan yang tepat penting untuk menghindari tumpang tindih atau keterlambatan.

Penetapan urutan yang benar mengoptimalkan alokasi sumber daya dan mempercepat penyelesaian proyek. Dengan mengidentifikasi ketergantungan antar kegiatan, perusahaan dapat memastikan bahwa proyek berjalan dengan efisien dan tidak ada kegiatan yang terganggu oleh pekerjaan lain.

d. Tetapkan Durasi Tiap Item Pekerjaan

Durasi pekerjaan ditetapkan berdasarkan perkiraan waktu untuk setiap item pekerjaan dengan mempertimbangkan volume pekerjaan, metode pelaksanaan, serta kondisi lingkungan. Keakuratan dalam menentukan durasi sangat krusial untuk memastikan bahwa pekerjaan selesai sesuai jadwal.

Perhitungan durasi pekerjaan juga harus memperhitungkan sumber daya yang tersedia dan keadaan lingkungan yang mungkin mempengaruhi progres. Ketepatan dalam menentukan durasi membantu menjaga kelancaran alur pekerjaan dan mencegah keterlambatan proyek.

e. Hitung Bobot Pekerjaan

Bobot pekerjaan dihitung berdasarkan biaya per item pekerjaan dan perbandingannya dengan total biaya proyek. Untuk menghitung bobot, gunakan rumus:

Perhitungan ini membantu menentukan proporsi biaya masing-masing item pekerjaan dalam keseluruhan proyek. Menetapkan bobot dengan benar memastikan bahwa alokasi anggaran sesuai dengan prioritas proyek. Bobot ini juga digunakan untuk melacak kemajuan proyek secara akurat, yang menjadi dasar untuk menyusun kurva S.

f. Buat Diagram Batang

Setelah menghitung bobot dan durasi setiap item pekerjaan, buat diagram batang proyek yang menunjukkan panjang batang sesuai dengan durasi masing-masing item. Diagram ini digunakan untuk memvisualisasikan waktu yang diperlukan untuk menyelesaikan setiap tahap pekerjaan dalam proyek.

Diagram batang memberikan gambaran jelas tentang bagaimana pekerjaan akan berlangsung dan kapan setiap item pekerjaan selesai. Ini juga memudahkan pemantauan progres dan memungkinkan manajer proyek mengidentifikasi potensi keterlambatan atau ketidaksesuaian dengan jadwal yang ditentukan.

g. Tentukan Persentase Kemajuan Pekerjaan

Dengan bobot yang sudah dihitung, tentukan persentase kemajuan pekerjaan per hari, minggu, atau bulan. Pembagian bobot berdasarkan durasi waktu yang telah ditetapkan memberikan gambaran yang jelas mengenai progres proyek yang dicapai.

Persentase kemajuan dihitung berdasarkan pembagian bobot pekerjaan terhadap waktu yang ditetapkan. Nilai ini kemudian dipetakan dalam diagram batang untuk memantau tingkat penyelesaian proyek pada periode tertentu, dengan mengacu pada laporan harian proyek.

h. Jumlahkan Secara Vertikal Kemajuan Pekerjaan

Setelah persentase kemajuan dihitung untuk setiap satuan waktu, jumlahkan bobot rencana pelaksanaan fisik setiap satuan waktu (harian/mingguan/bulanan) secara vertikal. Ini memungkinkan pengukuran sejauh mana proyek telah mencapai tahap penyelesaian sesuai dengan anggaran yang telah ditetapkan.

Perhitungan ini memberikan gambaran kumulatif dari seluruh proyek dan membantu manajer proyek mengevaluasi apakah proyek berjalan sesuai dengan rencana. Ini juga memberikan dasar yang kuat untuk perencanaan langkah-langkah selanjutnya dan tindakan korektif.

i. Akumulatif Secara Horizontal Kemajuan Pekerjaan

Akumulasi persentase kemajuan pekerjaan secara horizontal memberikan gambaran kumulatif mengenai pencapaian proyek dari waktu ke waktu. Dengan memplot data ini pada kurva S, Anda dapat melihat progres proyek dari awal hingga selesai, menunjukkan tren pengeluaran dan kemajuan pekerjaan secara keseluruhan.

Pada akhirnya, persentase kemajuan kumulatif ini akan menunjukkan apakah proyek berjalan sesuai dengan rencana waktu dan anggaran. Dengan pemantauan yang tepat, perusahaan dapat mengidentifikasi potensi masalah sejak dini dan mengambil tindakan korektif yang diperlukan.

ScaleOcean Atlas Construction memudahkan penyusunan kurva S melalui pemantauan progres, anggaran, material, dan tenaga kerja secara real-time dalam satu sistem. Jadwalkan konsultasi bersama tim ScaleOcean untuk menyesuaikan penerapannya dengan kebutuhan proyek perusahaan Anda.

6. Contoh Kurva S Proyek

Proses pembuatan kurva S untuk sebuah proyek konstruksi gedung melibatkan beberapa langkah utama, yang mencakup pengaturan jadwal, penentuan durasi untuk setiap tahap dan subkegiatan, serta pemodelan akumulasi progres pekerjaan seiring waktu.

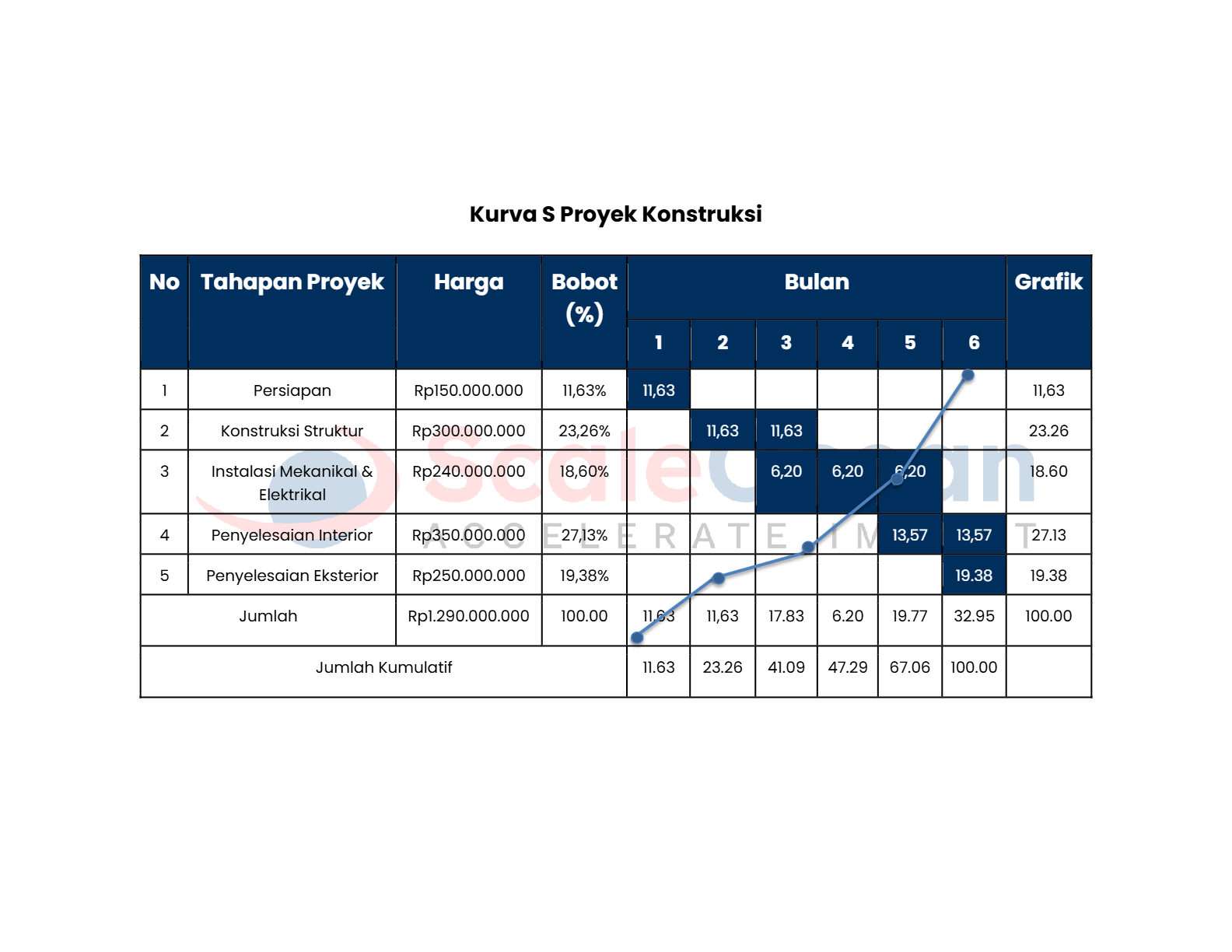

Sebagai contoh, Kurva S Proyek Konstruksi Gedung, yang melacak kemajuan proyek berdasarkan tahapan, biaya, bobot, dan waktu. Setiap tahapan proyek, seperti Persiapan, Konstruksi Struktur, dan Penyelesaian Interior, memiliki bobot yang mencerminkan kontribusinya terhadap keseluruhan proyek.

Progres proyek tercatat setiap bulan, dengan grafik yang menggambarkan kemajuan kumulatif hingga mencapai 100% pada bulan ke-6, menunjukkan alur teratur dan prediktif dari keseluruhan proyek. Untuk dapat tergambarkan, berikut contoh kurva S proyek sederhana:

Grafik di atas menunjukkan kurva S untuk proyek konstruksi gedung berdasarkan jadwal dan tahapan utama yang telah ditentukan. Setiap titik pada grafik menandakan akhir dari sebuah tahap proyek konstruksi.

Kurva tersebut membantu dalam memvisualisasikan progres penyelesaian proyek dari waktu ke waktu, yang memudhkan dalam pengawasan dan pengendalian jadwal proyek. Dengan demikian, grafik tersebut memfasilitasi pemantauan dan penyesuaian strategis terhadap rencana kerja untuk mencapai penyelesaian proyek yang tepat waktu.

Sebagai referensi, laporan progress proyek konstruksi yang baik sering kali menyertakan visualisasi seperti kurva S ini, dilengkapi dengan analisis mendetail untuk memastikan proyek tetap on track dan sesuai target.

7. Analisis Bentuk Kurva S

Analisis bentuk kurva S dalam manajemen proyek memberikan gambaran visual tentang perbandingan antara rencana dan progres aktual proyek. Berdasarkan posisi kurva aktual terhadap kurva rencana, kita dapat mengevaluasi apakah proyek berjalan sesuai jadwal, lebih cepat, atau lebih lambat dari yang direncanakan.

Berikut adalah beberapa kondisi yang dapat terjadi pada kurva S:

a. Kurva Aktual Berada di Bawah Kurva Rencana

Jika kurva aktual berada di bawah kurva rencana, ini menunjukkan bahwa proyek terlambat. Hal ini dapat disebabkan oleh berbagai faktor, seperti keterlambatan pengadaan material, masalah pada sumber daya manusia, atau kendala teknis lainnya yang memperlambat progres proyek.

Penting untuk segera melakukan evaluasi untuk mengidentifikasi penyebab keterlambatan dan mengambil tindakan korektif agar proyek dapat kembali sesuai dengan jadwal yang telah ditentukan.

b. Kurva Aktual Berada di Atas Kurva Rencana

Sebaliknya, jika kurva aktual berada di atas kurva rencana, berarti proyek lebih cepat dari yang direncanakan. Hal ini menunjukkan bahwa tim proyek mampu menyelesaikan tugas lebih cepat dari estimasi awal, yang bisa disebabkan oleh efisiensi operasional atau adanya sumber daya tambahan yang digunakan.

Namun, meskipun proyek lebih cepat, penting untuk memastikan bahwa kualitas pekerjaan tidak terganggu dan bahwa proyek tetap berjalan dengan memperhatikan standar keselamatan dan spesifikasi yang telah ditetapkan.

c. Kurva Aktual dan Rencana Berhimpit

Jika kurva aktual dan kurva rencana berimpitan atau hampir sejajar, ini menunjukkan bahwa proyek berjalan sesuai dengan jadwal yang telah ditetapkan. Proyek sedang berjalan dengan efisien tanpa ada keterlambatan atau percepatan yang signifikan, yang berarti perencanaan dan pelaksanaan berjalan sesuai harapan.

8. Kesimpulan

Kurva S proyek adalah grafik yang menggambarkan perkembangan kumulatif suatu proyek dari sisi waktu, biaya, dan sumber daya. Dengan bentuk khas menyerupai huruf “S”, grafik ini memudahkan manajer proyek untuk membandingkan rencana dengan realisasi, sehingga keterlambatan, percepatan, atau penyimpangan dapat segera diidentifikasi.
