1. Apa itu Injection Molding?

Injection molding adalah proses produksi yang mencairkan material plastik lalu menyuntikkannya ke dalam cetakan bertekanan tinggi. Metode ini banyak dipakai pabrik untuk menghasilkan komponen plastik dengan bentuk presisi secara massal.

Anda harus memahami mekanisme dan alasan mengapa proses ini sering ditemukan dalam industri manufaktur plastik. Berikut penjelasan mengenai mekanismenya dan alasannya:

a. Prinsip Dasar Injection Molding

Prinsipnya sederhana, plastik dipanaskan hingga meleleh, lalu didorong masuk ke rongga cetakan bertekanan tinggi. Setelah plastik mengeras, hasilnya dikeluarkan dari cetakan secara otomatis dengan bantuan sistem ejektor dari mesin tersebut.

Karena sifat operasinya berulang-ulang, mesin ini dapat menghasilkan ribuan unit dengan bentuk dan ukuran yang sama. Oleh karena itu, mesin ini menjadi pilihan yang baik untuk produksi massal di sebuah perusahaan

b. Mengapa Injection Molding Banyak Digunakan?

Metode ini unggul karena mampu mencetak geometri kompleks tanpa proses tambahan yang rumit, sehingga menghemat waktu dan biaya produksi. Keunggulan ini menjadikannya pilihan utama produsen plastik injection molding skala besar.

Selain itu, mesin ini tidak hanya efisien, tetapi juga memungkinkan penggunaan berbagai jenis bahan termoplastik termasuk polypropylene dan ABS. Kemampuan bahan-bahan ini memperluas penerapan proses injection molding di berbagai industri dari otomotif hingga peralatan elektronik.

2. Bagaimana Cara Kerja Mesin Injection Molding?

Mesin injection molding biasanya beroperasi dengan empat tahap, yaitu mencairkan, menyuntikkan, mendinginkan dan mengeluarkan produk dari cetakannya. Semua proses ini saling bergantung dan harus dilakukan dengan tepat agar dapat menghasilkan produk cetakan yang bebas cacat.

Pertama-tama, proses dimulai dengan memasukkan plastik ke dalam silinder di mana butiran plastik tersebut dicarikan menggunakan heater. Plastik cair itu kemudian didorong dengan screw ke dalam cetakan yang dipegang erat oleh unit penjepit

Setelah material mengisi rongga cetakan, sistem pendingin bekerja menurunkan suhu hingga produk mengeras. Barulah mold terbuka dan ejector pin mendorong produknya keluar, menandai satu siklus produksi selesai.

3. Bagian-Bagian Mesin Injection Molding

Bagian-bagian dari mesin cetak injeksi dapat dikelompokkan secara umum menjadi tiga sistem berbeda, yaitu unit injeksi, unit penjepit, dan unit pendukung dan kontrol. Berikut adalah deskripsi dari setiap bagian mesin injection molding:

a. Unit Injeksi (Injection Unit)

Unit injeksi melelehkan pelet plastik dan mendorongnya masuk ke dalam mold dengan tekanan terukur. Berikut komponen-komponen utama yang bekerja dalam unit ini:

• Hopper (Corong Material): Ini berfungsi sebagai wadah dari mana butiran bahan plastik perlahan-lahan masuk ke dalam silinder sampai mereka dipanaskan.
• Barrel (Silinder Pemanas): Ini adalah area di mana bahan plastik dipanaskan dan dilelehkan sebelum diekstruksi melalui screw ke dalam cetakan.
• Screw (Sekrup / Poros Berulir): Mengaduk sekaligus mendorong lelehan plastik menuju nozzle dengan tekanan yang konsisten.
• Heater Bands (Pemanas Barel): Menghasilkan panas merata di sepanjang barrel agar material meleleh sempurna dan homogen.
• Nozzle (Moncong Injeksi): Menjadi jalur keluar terakhir lelehan palstik sebelum masuk kedalam mold.

b. Unit Penjepit (Clamping Unit)

Unit penjepit menjaga mold tetap tertutup rapat selama proses injeksi berlangsung agar material tidak bocor. Komponen-komponennya meliput:

• Mold (Cetakan): Membuat ruang sesuai desain produk yang akan diproduksi dengan menggunakan lelehannya.
• Platen (Pelat Penjepit): Menopang dan mengekstrim kedua sisi cetakan dalam posisi stabil saat proses injeksi dilakukan.
• Tie Bars (Batang Pengikat): Menyangga pelat penjepit serta menjaga kesetaraan cetakan saat proses penjepitan dilakukan.
• Clamping Mechanism / Toggle System (Mekanisme Penjepit): Menghasilkan tenaga penjepit yang besar untuk mencegah cetakan terbuka akibat tekanan injeksi
• Ejector Pins (Pin Dorong): Pin ini membantu mengeluarkan produk dari cetakan setelah proses pendinginan selesai.

c. Sistem Pendukung dan Kontrol (Support & Control Systems)

Selain dua unit utama, mesin injection molding membutuhkan sistem dukungan yang menjamin seluruh proses otomatis dan terkendali. Berikut bagian-bagiannya:

• Control Panel: Mengatur parameter proses seperti suhu, tekanan, dan kecepatan secara digital maupun manual.
• Hydraulic System / Electric Motors: Menggerakkan unit injeksi dan clamping menggunakan tenaga hidrolik atau motor listrik.
• Machine Base / Frame: Membantu menjaga stabilitas mesin dalam posisinya dan mengurangi getaran dalam proses produksi.

4. Apa Saja Komponen Mold Injection?

Mold bukan hanya cetakan itu sendiri, tetapi juga merupakan kombinasi dari berbagai sistem yang membantu membentuk, mengalirkan, dan mengeluarkan produk. Berikut adalah komponen-komponen dari mold injection:

a. Komponen Pembentuk Produk (Cavity & Core)

Bagian ini membantu menentukan bentuk produk karena secara langsung berinteraksi dengan plastik cair dalam proses injeksi. Komponen ini terdiri dari dua bagian, yaitu cavity dan core.

• Cavity (Kavitas): Membentuk permukaan luar produk sesuai desain yang telah dirancang sebelumnya.
• Core (Inti): Membentuk permukaan dalam satu rongga produk saat mold dalam posisi tertutup.

b. Sistem Saluran Alir (Gating & Runner System)

Gating & Runner mengatur aliran plastik dari nozzle mesin ke ruang cetakan secara merata. Sistem terdiri dari 3 komponen, yaitu sprue, runner, dan gate. Berikut adalah penjelasan bagian-bagian dari saluran alir:

• Sprue: Ini adalah saluran pertama masuknya plastik dari nozzle mesin ke runner dalam cetakan.
• Runner: Ini adalah saluran yang mendistribusikan plastik yang datang dari sprue ke beberapa mold sekaligus.
• Gate: Menjadi pintu masuk terakhir sebelum material memasuki cavity dan mengeras menjadi produk

c. Sistem Pengeluaran Produk (Ejection System)

Setelah produk mengeras, sistem ini bertugas mengeluarkannya dari mold tanpa merusak bentuk atau permukaannya. Sistem ini terdiri dari berbagai ejector pins, ejector plate, dan return pins. Berikut penjelasan mengenai masing-masing bagian ejection system:

• Ejector Pins (Pin Ejektor): Mendorong produk keluar dari cavity begitu mold terbuka sepenuhnya.
• Ejector Plate: Menggerakkan seluruh pin ejektor secara serempak agar produk terdorong merata.
• Return Pins: Mengembalikan posisi ejector plate ke tempat semula sebelum siklus injeksi berikutnya.

d. Sistem Pendingin (Cooling System)

Saluran pendingin dialirkan di sekitar cavity dan core untuk mempercepat pengerasan material sekaligus menjaga stabilitas dimensi produk. Waktu pendinginan yang tepat menentukan kualitas akhir dan mencegah cacat pada produk seperti warping.

Semakin efisien sistem pendinginnya, semakin singkat pula waktu produksi yang dibutuhkan mesin. Efisiensi ini berdampak langsung pada produktivitas harian pabrik injection molding skala besar.

e. Struktur dan Pemandu ( Mold Base & Guiding System)

Ini adalah komponen yang bertanggung jawab untuk memastikan penempatan yang tepat dan presisi dari semua komponen cetakan selama ribuan kali produksi. Mold base, guide pins & guide bushings, serta locating ring adalah beberapa komponen sistem ini. Berikut deskripsi dari setiap bagian tersebut:

• Mold Base: Ini adalah kerangka tempat semua komponen cetakan dipasang.
• Guide Pins & Guide Bushings: Ini menjamin penempatan yang tepat dari dua bagian cetakan saat cetakan menutup dan membuka.
• Locating Ring: Ini menjamin penempatan cetakan dengan nozzle mesin sehingga aliran plastik cair diarahkan tepat di tempat yang diperlukan.

5. Parameter Penting dalam Proses Injection Molding

Kualitas cetakan sangat bergantung pada presisi parameter yang digunakan selama proses cetak injeksi. Berikut parameter-parameter penting yang perlu Anda pertimbangkan selama proses tersebut:

• Barrel Temperature: Ini menentukan suhu material yang meleleh dan akan memengaruhi kelarutan material tersebut.
• Mold Temperature: Ini mempengaruhi laju pendinginan serta kualitas permukaan produk plastik
• Injection Speed: Ini akan menentukan kecepatan material di dalam rongga cetakan.
• Injection Pressure: Ini memastikan bahwa material tersebut terdorong seluruhnya mengelilingi rongga cetakan.
• Holding Pressure: Ini memastikan produk tidak mengkerut selama periode pendinginan.
• Holding Time: Menentukan durasi tekanan tahan yang diterapkan sebelum gate benar-benar membeku.
• Cooling Time: Mengatur waktu pendinginan produk sebelum dikeluarkan dari mold.

Pengelolaan parameter produksi juga akan menjadi lebih efisien melalui penggunaan software manufaktur terbaik di Indonesia. Perangkat lunak ini memungkinkan perusahaan memantau proses produksi, mengelola jadwal, mencatat penggunaan material, serta mengevaluasi kinerja produksi secara terintegrasi.

6. Cacat Injection Molding dan Penyebabnya

Pembuatan dengan metode injeksi berisiko menghasilkan produk yang cacat karena kegagalan dalam mengontrol parameter proses. Ada berbagai alasan untuk cacat tersebut, mulai dari suhu hingga desain cetakan. Berikut jenis-jenis cacat yang umum di industri yaitu:

a. Short Shot (Produk Tidak Lengkap)

Short shot mengacu pada situasi di mana material plastik tidak bisa sepenuhnya diinjeksi ke dalam ruang cetakan. Alasan cacat ini dikaitkan dengan tekanan injeksi yang rendah atau suhu material yang kurang.

b. Sink Mark (Penyusutan / Depresi)

Cacat ini muncul dalam bentuk cekungan kecil pada permukaan produk akibat penyusutan material saat proses pendinginan. Holding pressure yang terlalu singkat menjadi penyebab utama munculnya sink mark.

c. Flash (Duri)

Cacat ini merupakan kelebihan material tipis yang terbentuk karena tekanan pengikatan yang kurang cukup. Ini terjadi akibat kerusakan atau kegagalan menutup dengan benar.

d. Warping (Melengkung)

Melengkung terjadi akibat terdapat distribusi panas yang tidak merata di seluruh cetakan. Perbedaan suhu di berbagai bagian cetakan menyebabkan melengkung.

e. Burn Mark (Bekas Terbakar)

Terakhir, bekas terbakar muncul akibat suhu barrel terlalu tinggi atau udara terjebak di dalam cavity saat injeksi. Tanda ini biasanya berupa noda cokelat atau hitam pada permukaan produk.

7. Contoh Produk Injection Molding

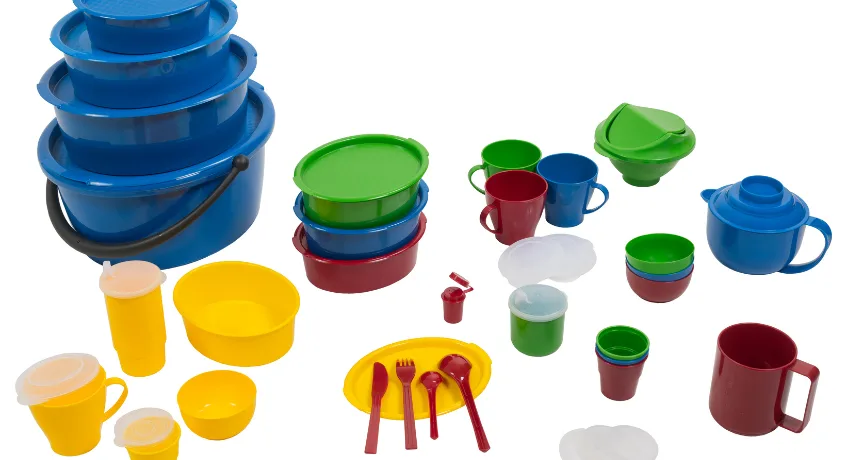

Ada banyak contoh produk cetak injeksi yang bisa dilihat setiap hari karena produknya beragam, mulai dari bagian kecil hingga alat yang berukuran lebih besar. Barang rumah tangga seperti tutup botol, ember, dan perabotan plastik biasanya diproduksi dengan menggunakan teknik ini karena desainnya yang seragam.

Kemudian di industri otomotif ada pembuatan bagian seperti dashboard, bumper, dan konektor kabel dalam jumlah besar menggunakan proses yang sama. Akhirnya, di industri elektronik, injection molding digunakan untuk memproduksi pengisi daya, remote kontrol, dan konektor lainnya.

8. Kelebihan Injection Molding

Injection molding memberikan beberapa keunggulan seperti mendukung produksi volume tinggi, mendukung bentuk-bentuk kompleks, hingga menghasilkan produk dengan bentuk yang konsisten. Berikut semua kelebihan dari injection molding:

a. Sesuai untuk Produksi Volume Tinggi

Setelah mold dibuat, mesin dapat mencetak ribuan hingga jutaan unit dengan biaya per unit yang semakin murah. Karakteristik ini membuat metode injection molding ideal untuk kebutuhan produksi massal.

b. Mendukung Bentuk Kompleks

Proses ini memiliki kemampuan untuk menghasilkan geometri yang rumit, mungkin termasuk dinding tipis dan fitur kecil lainnya dalam satu proses produksi. Hal ini menghilangkan kebutuhan akan proses lebih lanjut setelah pencetakan.

c. Repeatability yang Baik.

Setiap siklus menghasilkan dimensi produk yang hampir identik selama parameter mesin tetap konsisten. Keandalan ini penting bagi industri-industri yang menuntut standar kualitas ketat dan seragam.

9. Kekurangan Injection Molding

Ada beberapa kekurangan pada proses ini yang harus diperhitungkan, termasuk harga tinggi untuk cetakan, biaya tinggi untuk mengganti cetakan, dan waktu percobaan yang panjang demi mencapai kondisi optimal. Dengan demikian kekurangan dari proses injeksi plastik adalah sebagai berikut:

a. Biaya Mold Relatif Besar

Pembuatan mold presisi membutuhkan investasi awal yang tinggi, terutama untuk desain kompleks. Biaya ini menjadi pertimbangan penting bagi bisnis dengan volume produksi kecil.

b. Perubahan Desain Bisa Mahal

Setelah mold selesai dibuat, mengubah desain produk berarti mold harus dimodifikasi atau bahkan dibuat baru. Proses ini memakan waktu dan biaya tambahan yang banyak.

c. Trial membutuhkan waktu

Sebelum produksi massal dimulai, diperlukan beberapa kali uji coba untuk memastikan parameter yang ditetapkan optimal. Tahap ini menambah waktu tunggu sebelum produk benar-benar siap dipasarkan.

Baca juga: Perawatan Mesin: Arti, Tujuan, Jenis, dan Tips Melakukannya

10. Cara Memilih Mesin Injection Molding yang Tepat

Memilih mesin injection molding yang tepat perlu mempertimbangkan beberapa aspek seperti menghitung clamping force, shot capacity mesin, hingga mengevaluasi precision requirement mesin. Berikut penjelasan mengenai setiap hal yang harus dipertimbangkan saat memilih mesin:

a. Hitung Clamping Force

Gaya penjepitan harus disesuaikan dengan luas permukaan produk agar mold tidak terbuka saat tekanan injeksi tinggi. Perhitungan yang keliru berisiko menyebabkan flash pada hasil cetakan.

b. Periksa Shot Capacity

Kapasitas injeksi mesin harus mampu mengisi seluruh volume cavity dalam satu siklus tanpa kekurangan material. Shot capacity yang terlalu kecil memicu cacat short shot yang berulang-ulang.

c. Cocokkan Ukuran Mold

Dimensi platen mesin wajib disesuaikan dengan ukuran mold yang digunakan agar proses pemasangan berjalan lancar. Ketidaksesuaian ukuran dapat menghambat operasional produksi secara keseluruhan.

d. Evaluasi Material

Jenis plastik juga menentukan suhu tabung dan spesifikasi tekanan mesin yang menggunakannya. Oleh karena itu, penting bagi mesin yang dipilih untuk mampu menangani bahan tersebut.

e. Tentukan Target Cycle Time

Waktu siklus memainkan peran penting dalam kecepatan produksi pabrik dan kemampuan mesin untuk mencapai waktu target yang diinginkan. Waktu siklus yang realistis membantu menetapkan kapasitas produksi yang realistis.

f. Evaluasi Precision Requirement

Komponen yang memiliki toleransi tinggi pada dimensi harus memiliki tingkat ketepatan yang tinggi saat menggunakan mesin. Semakin tinggi tingkat ketepatan, semakin kritis kualitas sensor dan sistem kontrol mesin tersebut.

11. Tantangan Pengelolaan Injection Molding pada Bisnis Skala Enterprise

Seiring meningkatnya skala produksi, kompleksitas yang dihadapi para produsen juga semakin kompleks. Statistik Kementerian Perindustrian mencatat bahwa meskipun kapasitas produksi industri kemasan plastik setiap tahunnya mencapai 2,35 juta ton, tingkat efisiensi yang dicapai hanya sebesar 70%. Alasan dari perbedaan ini terletak pada masalah operasi dalam proses produksi.

Oleh karena itu, berikut tantangan-tantangan pengelolaan injection molding yang dihadapi bisnis enterprise:

a. Mold Tidak Memiliki Riwayat terpusat

Tanpa pencatatan digital, riwayat perbaikan dan pemakaian mold hanya tersimpan di ingatan operator atau catatan manual. Kondisi ini menyulitkan tim saat melacak performa mold dalam jangka panjang.

Dengan demikian, Anda dapat mendokumentasikan secara digital riwayat siklus Anda melalui jadwal layanan yang tersedia di software manufaktur terbaik, dan pada akhirnya membantu tim Anda memperkirakan kapan mereka akan membutuhkan perbaikan cetakan. Dengan cara ini, pengambilan keputusan pemeliharaan tidak lagi bergantung pada ingatan operator Anda.

b. Parameter Berbeda Antar

Pengaturan yang berbeda di antara operator dari satu shift ke shift berikutnya dapat menyebabkan situasi di mana kualitas produk tidak konsisten. Hal ini terjadi karena kurangnya SOP (standar operasi prosedur) yang tertulis.

Anda harus menetapkan standard operating parameter yang terdokumentasi, dan mudah diakses oleh semua shift. Selain itu, pelatihan rutin untuk operator baru juga membantu konsistensi pengaturan mesin Anda.

c. Jadwal Mesin dan Mold Tidak Selaras

Ketidaksesuaian jadwal penggunaan mesin dan mold sering menyebabkan waktu tunggu produksi menjadi panjang. Situasi ini berdampak langsung pada efisiensi manajemen produksi secara keseluruhan.

Maka, dengan itu, menerapkan penjadwalan yang terintegrasi antara mesin, mold, dan operator memungkinkan tim produksi Anda menghindari bentrokan jadwal sejak tahap perencanaan. Visibilitas jadwal yang jelas mempercepat pergantian mold antarorder produksi Anda.

d. Maintenance Bersifat Reaktif

Banyak pabrik menunggu kerusakan terjadi baru melakukan perbaikan. Pendekatan reaktif ini berisiko menimbulkan downtime mendadak yang merugikan target awal produksi.

Anda dapat menerapkan preventive maintenance berdasarkan jadwal atau kondisi mesin untuk membantu mendeteksi potensi kerusakan. Langkah ini mengurangi frekuensi downtime yang mendadak dibandingkan dengan pendekatan reaktif.

e. Data Mutu Terpisah

Selain itu, data inspeksi kualitas cenderung terpecah-pecah di berbagai berkas atau sistem yang tidak saling berkomunikasi. Akibatnya, analisis atas alasan terjadinya cacat produk menjadi tidak efisien dan memakan waktu.

Oleh karena itu dengan mengumpulkan data inspeksi kualitas ke dalam satu sistem, Anda dapat membuat proses mencari alasan di balik cacat produk menjadi cepat setiap kali cacat tersebut ditemukan.
